X リングにはどのような国際規格が適用されますか?一般的な寸法標準システムの詳細な説明

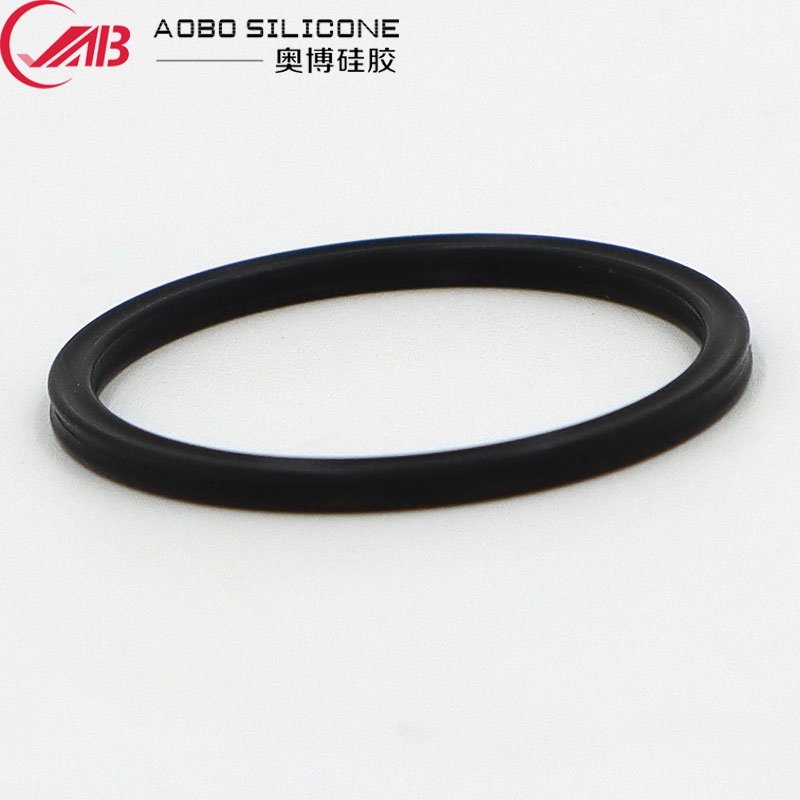

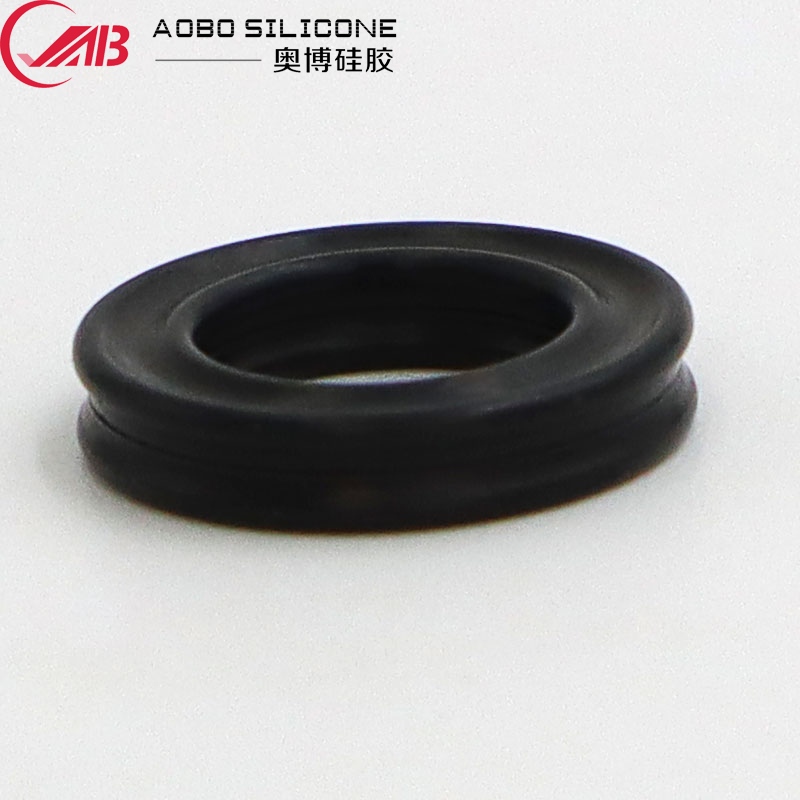

油圧および空圧システム、建設機械、工作機械機器などの動的シールのシナリオでは、Xリング（クワッドリングとも呼ばれます）は、4リップ構造による低摩擦、転がり抵抗、安定したシール性能などの利点により、従来のOリングに代わって実用化が進んでいます。選択プロセスにおいて、対応する寸法標準システムを明確にすることは、シールの互換性と長期信頼性を保証するための中核的な前提条件です。

現在、中国には X リングに特化した独立した国家規格はありません。業界では、GB/T 3452.1 で指定された寸法システムを参照することが一般的です。油圧流体動力 — O リング — パート 1: 寸法系列と許容差GB/T 10708 シリーズの往復シールの構造設計仕様と組み合わせて適応を行います。 Xリングは十字形の断面形状をしているため、内径や断面径などのコア寸法は同一仕様のOリングと互換性があります。 4リップ構造の特性に応じて、溝設計における圧縮率や溝幅などのパラメータのみを個別に調整する必要があります。

世界中で最も広く適用されているシステムは、米国規格 AS568A です。大多数のシール メーカーの X リング寸法は、この規格の O リング寸法シーケンスと厳密に一致しているため、AS568 仕様コードから直接製品を選択できます。さらに、ISO 3601 国際メートル規格は世界の主要メーカーにも採用されており、輸出機器やヨーロッパの油圧システムとの適合に適しています。日本の機器に対応するため、JIS B2401規格に相当する寸法を主に参照しています。

X リング規格間のシステムの違いを明確に把握することで、選択の不一致を効果的に回避し、シールのブランド間の互換性を大幅に向上させることができます。さまざまな規格間の主な違いは、寸法単位、公差等級、および仕様順序にあります。米国の標準では基本単位としてインチが使用されますが、ISO および中国の国家標準ではメートル法が採用されています。寸法誤差によるシール不良を防ぐため、単位換算に注意して選定してください。 X リングの規格と実際の使用条件を合理的に一致させることが、機器のメンテナンス コストを削減し、シールの耐用年数を延ばす鍵となります。

関連する規格の完全な寸法比較表、溝設計パラメータ、または油圧往復動条件に合わせた選択のアドバイスが必要な場合は、専門的な技術サポートについてお問い合わせください。当社は、お客様の要件に基づいてカスタマイズされたフル仕様のシーリング ソリューションを提供します。
