X リングが O リングよりも優れたシール性能を発揮するのはなぜですか?

工業用シール部品の選定では、Oリング最も広く使用されている基本的なシール要素であり、ほとんどの軽量用途に適したシンプルな構造と低コストを特徴としています。ただし、高圧の往復運動や大きな圧力変動があるシナリオでは、X リングは特に優れたシール安定性と耐久性を実現します。これは、多くのエンジニアや調達専門家が提起する一般的な質問です。

比較次元	Xリング	Oリング
断面構造	4つのシールリップを備えた十字形の断面	単一のシール面を備えた円形断面
初期シール能力	少量の予圧縮のみを必要とし、低圧で信頼性の高いシールを実現します。	低圧シール性能が弱い。表面のフィットを確保するには、大きな事前圧縮が必要です
高圧適応性	圧力の自己強化効果が特徴です --- 圧力が高いほど、シールはよりきつくなります	断面は高圧下で溝のクリアランスに容易に押し出され、せん断損傷を引き起こします
ねじれ耐性	均一な応力分布を持つ対称構造。往復運動時にねじれが起こりにくい	円形断面はねじれや位置ずれが発生しやすく、摩耗が促進されます。
動作摩擦抵抗	複数のリップにより面圧を分散し、摩擦抵抗を低く安定させます。	全面接触により往復動作時に高摩擦・高抵抗が発生

シール原理に関して、O リングは円形の断面を持ち、断面の圧縮によって発生する弾性によってシール面にフィットします。低圧条件下では接触圧力が不十分なため、微小漏れが発生することがよくあります。高圧環境では、断面が溝の隙間に押し出されやすくなり、ねじれやせん断損傷が発生します。往復運動中に急速に摩耗し、耐用年数が経過するとシール性能が急速に低下します。

比較次元	Xリング	Oリング
推奨使用圧力	中高圧往復条件（0～40MPa）	低圧静的シール・低速軽荷重（0～10MPa）
適用モーションタイプ	往復運動、揺動運動、ショートストローク回転	静的シール、低速ショートストローク往復運動
平均寿命	同一使用条件下でOリングの約1.5～2倍	従来の往復運動条件下では摩耗が早く、耐用年数が短い
メンテナンスと交換の頻度	交換サイクルが長く、機器のダウンタイムイベントが少ない	頻繁な交換により、機器のダウンタイムコストが高くなる
フルライフサイクルコスト	購入単価は若干高くなりますが、全体的な運用保守コストは低くなります	単価は安いが交換頻度が高くトータルコストが高い

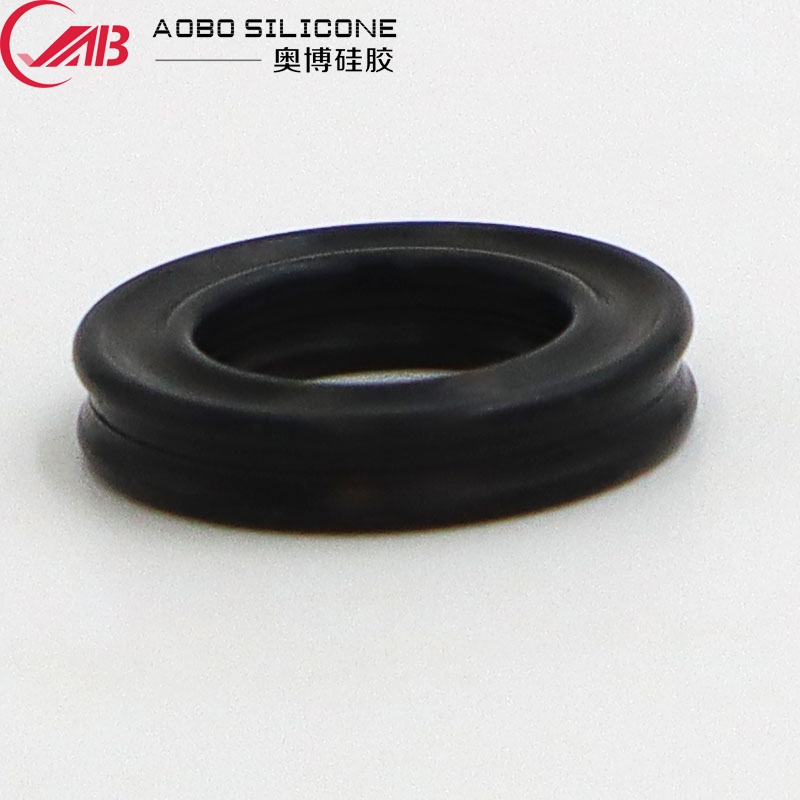

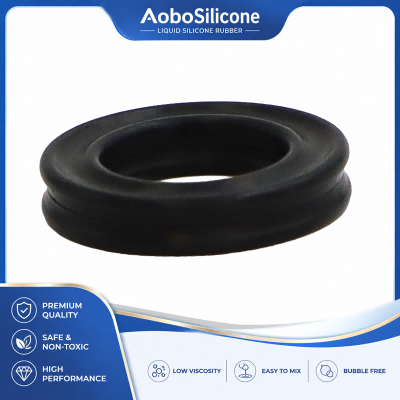

このシール要素の優れた性能の核となるのは、ユニークな十字型の断面デザインです。 X リングの 4 つのシール リップ構造により、接触面全体でより均一な圧力分布が可能になり、過剰な予圧縮を行わずに低圧力でも信頼性の高い初期シールを実現すると同時に、装置の起動時の摩擦抵抗と動作電力消費も削減します。

動作圧力が上昇すると、流体圧力がシールリップに作用し、シールリップを溝の内壁に対してよりしっかりと押し付け、自己賦活シール効果を生み出します。圧力が高くなるほど、リップの接触が強化され、シール性能が向上します。対称断面構造により、設置時のねじれのリスクも大幅に軽減されます。往復運動中の均一な応力分布と均等な摩耗により、標準の O リングよりも寿命が大幅に長くなります。

高圧往復条件下で長期間稼働する機器にとって、X リングは、漏れ故障を効果的に削減し、機器の運用、メンテナンス、部品交換のコストを削減する、よりコスト効率の高いシーリング ソリューションです。
